3 इन 1 अंडरग्राउंड पाइप लीक डिटेक्शन पीक्यू बीटी मल्टीफंक्शन वाटर एंड गैस लीक डिटेक्शन

पीक्यू - बीटी सीरीज वायरलेस 3-इन-1 मल्टी-फंक्शन पाइप लीक डिटेक्टर

साधन परिचय

पीक्यू - बीटी सीरीज वायरलेस मल्टीफंक्शनल लीक डिटेक्टर, हमारे संस्थान द्वारा स्वतंत्र रूप से शोध और विकसित किए गए मल्टीफंक्शनल वायरलेस लीक डिटेक्टर की एक नई पीढ़ी है, विशेष रूप से दबाव पाइपलाइन रिसाव और पाइपलाइन दिशा का पता लगाने के लिए।उपकरणों की यह श्रृंखला रिसाव की ध्वनि और संकेत या पाइपलाइन रिसाव की गैस को एकत्रित और विश्लेषण करके बाहरी दबाव पाइपलाइन की रिसाव समस्या को प्रभावी ढंग से और आसानी से हल कर सकती है।पाइपलाइन इंटरफेस पर एक ध्वनि उपकरण स्थापित करके, यह भूमिगत धातु और गैर-धातु पाइपलाइनों के स्थान और दिशा का भी सटीक पता लगा सकता है।यह बाहरी नेटवर्क पर नल के पानी, अग्निशमन और हीटिंग पाइपलाइनों के लीक और पाइपलाइन दिशाओं के निरीक्षण के लिए उपयुक्त है।

परिचालन सिद्धांत

ध्वनिक डिटेक्शन फ़ंक्शन: पाइपलाइन रिसाव की ध्वनि और डिस्प्ले सिग्नल एकत्र करने के लिए सेंसर का उपयोग करके, एकत्रित सिग्नल होस्ट वायरलेस को भेजा जाता है, होस्ट सिग्नल संसाधित होने के बाद, यह सिग्नल कॉलम के रूप में होस्ट इंटरफ़ेस पर प्रदर्शित होता है और मूल्य।उसी समय, मेजबान के माध्यम से वायरलेस हेडसेट को ध्वनि भी भेजी जाएगी, "सुनने" और "देखने" के संयोजन के माध्यम से लीकिंग बिंदु का विश्लेषण और निर्धारण करने के दो तरीके।

गैस डिटेक्शन फंक्शन: पाइपलाइन में हाइड्रोजन और नाइट्रोजन मिश्रित गैस को इंजेक्ट करके, लीक हुए हाइड्रोजन को इकट्ठा करने और उसका विश्लेषण करने के लिए एक समर्पित हाइड्रोजन सेंसर का उपयोग करें, लीक हुई हाइड्रोजन सामग्री का पता लगाएं, इसे सिग्नल कॉलम और मूल्यों के रूप में होस्ट इंटरफ़ेस पर प्रदर्शित करें, और हाइड्रोजन सामग्री के आकार परिवर्तन का निरीक्षण करें।जब मापा स्थिति सिग्नल कॉलम उच्चतम होता है और मान सबसे बड़ा होता है, तो यह तय किया जा सकता है कि स्थिति एक पाइपलाइन रिसाव है।

पाइपलाइन लोकेटिंग फ़ंक्शन: जब पाइपलाइन की दिशा अज्ञात होती है, तो पाइपलाइन इंटरफ़ेस पर एक साउंडिंग डिवाइस स्थापित किया जा सकता है।डिवाइस पाइपलाइन में कई आवृत्तियों के साथ मिश्रित एक विशिष्ट ध्वनि तरंग संकेत उत्पन्न करता है।सिग्नल को दोनों दिशाओं में पाइपलाइन के साथ क्षैतिज रूप से प्रेषित किया जाता है और जमीन पर लंबवत रूप से प्रेषित किया जाता है, मेजबान और सेंसर का उपयोग करके जमीन पर इस विशिष्ट ध्वनि तरंग सिग्नल को इकट्ठा किया जाता है और भूमिगत धातु के अभिविन्यास और दिशा का सटीक रूप से पता लगाने के लिए इसकी ताकत का विश्लेषण किया जाता है और गैर- धातु पाइपलाइन।

अवयव

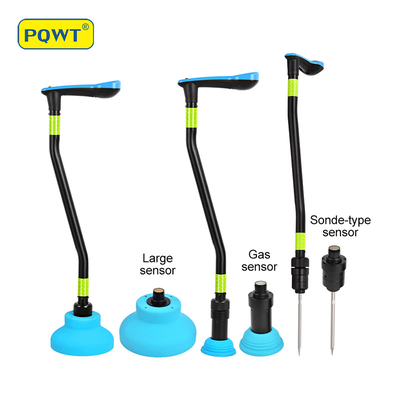

होस्ट मशीन, वायरलेस ईयरफोन, वायरलेस कंट्रोलर, थ्री-पॉइंट बेस, सिंगल-पॉइंट बेस, ईयरफोन स्पेयर केबल, सोंडे-टाइप सेंसर, 5V 3A 3-पोर्ट USB चार्जर, चार्जिंग केबल, होस्ट स्पेयर केबल, होस्ट स्ट्रैप, गैस सेंसर, बड़ा सेंसर, साउंडिंग वाइब्रेटर, ट्रांसमीटर
